一、原 理
高精度恒溫儀分臥式與立式兩種，是以冷卻液（常用冷卻液為水，低溫常用合成冷卻液，如乙二醇的水溶液等，以下簡稱冷卻液或簡稱“水”）為傳熱介質，將其它需要冷卻的儀器或設備產生的熱量傳遞出來，通過制冷系統將熱量散發到設備外部，從而保證設備在正常的溫度范圍內工作。裝置與儀器設備之間依靠裝置內水泵壓力形成封閉介質循環，由溫度傳感器檢測介質溫度，實施對制冷機的控制。
高精度恒溫儀廣泛應用多種實驗儀器設備如：旋轉蒸發儀、X射線衍射儀、ICP發射光譜儀、ICP質譜儀、石墨爐原子吸收光譜儀、熒光分析儀、電子顯微鏡、醫用CT機、醫用理療設備、生產試驗設備、精密磨床、數控機床、加工中心、激光設備等。
本機型為一體式裝置，冷凝器-壓縮機、蒸發器-循環水泵機組均安裝于同一機箱內，該類機組一般安裝在室內。
二、 產品特點
● 置入美國進口最新一代溫度控制程序,確保設備運行穩定。
● 全封閉壓縮機組制冷,制冷系統具有過熱、過電流多重保護裝置。
● 循環泵可以把槽內被恒溫液體外引,建立第二恒溫場。
● 槽內冷液可外引,冷卻機外實驗容器,也可在槽內直接進行低溫、恒溫實驗。
● 采用XMT模擬數字PID自動控制系統，溫度數字顯示。
● 本系列儀器為立式,便于放置在操作臺內。
● 采用無氟環保制冷技術，節能降耗。
● 具有斷電保護功能，可自動延時三分鐘。
● 采用大屏幕顯示，方便直觀了解工作狀態
● 上下限溫度報警可設定。
● 內膽采用優質不銹鋼材料
三、技術參數
高精度恒溫儀系列儀器型號與參數對照表
型號 | 溫度范圍（℃） | 溫度均勻度(水平/垂直℃) 乙二醇 | 內槽容積 （mm） (長X寬X槽深度) | 總?cè)萘浚?/span>L) | 工作槽開口 (mm2) | 制冷量（W） 20℃時純水 | 外循環泵流量(L/min) |
TKDC-0506-II | -5~200 | ±0.05 | 275×195×120 | 6 | 180×140 | 600 | 13 |
TKDC-0510-II | -5~200 | ±0.05 | 275×195×180 | 10 | 180×140 | 900 | 13 |
TKDC-0515-II | -5~200 | ±0.05 | 300×250×200 | 15 | 235×160 | 1500 | 13 |
TKDC-0520-II | -5~200 | ±0.05 | 300×250×270 | 20 | 235×160 | 2000 | 13 |
TKDC-0530-II | -5~200 | ±0.05 | 440×325×210 | 30 | 310×280 | 2700 | 13 |
TKDC-0550-II | -5~200 | ±0.05 | 500×340×300 | 50 | 350×300 | 4000 | 13 |
TKDC-05100-II | -5~200 | ±0.05 | 625×400×400 | 100 | 400×380 | 7000 | 13 |
TKDC-1006-II | -10~200 | ±0.05 | 275×195×120 | 6 | 180×140 | 800 | 13 |
TKDC-1010-II | -10~200 | ±0.05 | 275×195×180 | 10 | 180×140 | 1200 | 13 |
TKDC-1015-II | -10~200 | ±0.05 | 300×250×200 | 15 | 235×160 | 1800 | 13 |
TKDC-1020-II | -10~200 | ±0.05 | 300×250×270 | 20 | 235×160 | 2300 | 13 |
TKDC-1030-II | -10~200 | ±0.05 | 440×325×210 | 30 | 310×280 | 3000 | 13 |
TKDC-1050-II | -10~200 | ±0.05 | 500×340×300 | 50 | 350×300 | 4300 | 13 |
TKDC-10100-II | -10~200 | ±0.05 | 625×400×400 | 100 | 480×380 | 7500 | 13 |
TKDC-2006-II | -20~200 | ±0.05 | 275×195×120 | 6 | 180×140 | 1200 | 13 |
TKDC-2010-II | -20~200 | ±0.05 | 275×195×180 | 10 | 180×140 | 1600 | 13 |
TKDC-2015-II | -20~200 | ±0.05 | 300×250×200 | 15 | 235×160 | 2200 | 13 |
TKDC-2020-II | -20~200 | ±0.05 | 300×250×270 | 20 | 235×160 | 2700 | 13 |
TKDC-2030-II | -20~200 | ±0.05 | 440×325×210 | 30 | 310×280 | 3400 | 13 |
TKDC-2050-II | -20~200 | ±0.05 | 500×340×300 | 50 | 350×300 | 4700 | 13 |
TKDC-20100-II | -20~200 | ±0.05 | 625×400×400 | 100 | 480×380 | 7900 | 13 |
TKDC-3006-II | -30~200 | ±0.05 | 275×195×120 | 6 | 180×140 | 1700 | 13 |
TKDC-3010-II | -30~200 | ±0.05 | 275×195×180 | 10 | 180×140 | 2100 | 13 |
TKDC-3015-II | -30~200 | ±0.05 | 300×250×200 | 15 | 235×160 | 2700 | 13 |
TKDC-3020-II | -30~200 | ±0.05 | 300×250×270 | 20 | 235×160 | 3200 | 13 |
TKDC-3030-II | -30~200 | ±0.05 | 440×325×210 | 30 | 310×280 | 3900 | 13 |
TKDC-3050-II | -30~200 | ±0.05 | 500×340×300 | 50 | 350×300 | 5200 | 13 |
TKDC-30100-II | -30~200 | ±0.05 | 625×400×400 | 100 | 480×380 | 8400 | 13 |
TKDC-4006-II | -40~200 | ±0.05 | 275×195×120 | 6 | 180×140 | 2300 | 13 |
TKDC-4010-II | -40~200 | ±0.05 | 275×195×180 | 10 | 180×140 | 2900 | 13 |
TKDC-4015-II | -40~200 | ±0.05 | 300×250×200 | 15 | 235×160 | 3400 | 13 |
TKDC-4020-II | -40~200 | ±0.05 | 300×250×270 | 20 | 235×160 | 3900 | 13 |
TKDC-4030-II | -40~200 | ±0.05 | 440×325×210 | 30 | 310×280 | 4600 | 13 |
TKDC-4050-II | -40~200 | ±0.05 | 500×340×300 | 50 | 350×300 | 5800 | 13 |
TKDC-40100-II | -40~200 | ±0.05 | 625×400×400 | 100 | 480×380 | 9000 | 13 |
TKDC-5006-II | -50~200 | ±0.05 | 275×195×120 | 6 | 180×140 | 2700 | 13 |
TKDC-5010-II | -50~200 | ±0.05 | 275×195×180 | 10 | 180×140 | 3400 | 13 |
TKDC-5015-II | -50~200 | ±0.05 | 300×250×200 | 15 | 235×160 | 3900 | 13 |
TKDC-5020-II | -50~200 | ±0.05 | 300×250×270 | 20 | 235×160 | 4500 | 13 |
TKDC-5030-II | -50~200 | ±0.05 | 440×325×210 | 30 | 310×280 | 5200 | 13 |
TKDC-5050-II | -50~200 | ±0.05 | 500×340×300 | 50 | 350×300 | 6400 | 13 |
TKDC-50100-II | -50~200 | ±0.05 | 625×400×400 | 100 | 480×380 | 9800 | 13 |
注意：根據要求可以設計、安裝磁力攪拌系統，可把放入恒溫槽工作室內燒杯中的樣品直接進行磁力攪拌，無需外接立式攪拌機，減少冗繁操作，同時可以實現封閉處理，減少攪拌過程產生的霧氣損耗。
四、操作方法

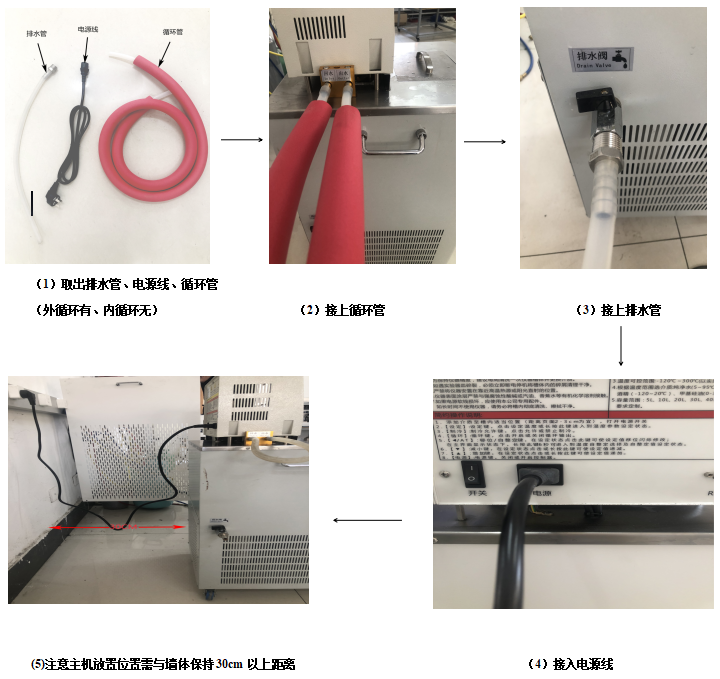

1、安裝說明
2．液體介質的選用
注意：槽內加入液體介質，液體介質液面不能低于工作臺板20㎜。
-II．工作溫度低于5℃時，液體介質一般選用酒精。
B．工作溫度5℃—80℃時，液體介質一般選用純凈水。
C．工作溫度80℃—90℃時，液體介質一般選用水油混合液。
D、工作溫度在90℃—100℃時，液體介質一般選用油。
3．界面說明

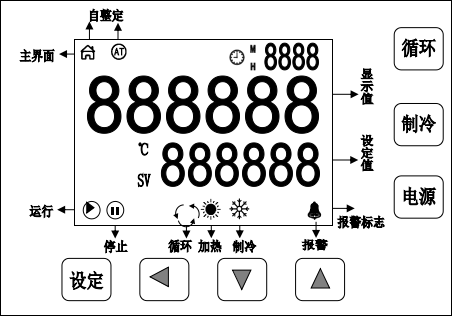

插上電源，開啟后板蓋“電源”開關，如上圖顯示。
按鍵定義：
(1)．【設定】：設定鍵，點擊設定溫度或長按此鍵進入到溫度參數設定狀態。
(2)．【制冷】：制冷允許鍵，點擊允許或禁止制冷。
(3)．【循環】：循環鍵，點擊開啟或關閉循環輸出。
(4)．【?/-IIT】：移位/自整定鍵，在設定狀態點擊此鍵可使設定值移位閃爍修改；在主界面顯示狀態下，長按此鍵6秒可進入到溫度自整定選擇及自整定值設定狀態。
(5)．【▼】：減小鍵，在設定狀態點擊或長按此鍵可使設定值遞減。
(6)．【▲】：增加鍵，在設定狀態點擊或長按此鍵可使設定值遞加。
(7)．【電源】：電源鍵，關閉或開啟控制器。
5．儀表操作如上：
第一排顯示測量溫度，第二排顯示設定溫度，第三排顯示剩余時間或設定時間。按鍵功能分別如下：
（1）．上電顯示
上電時顯示窗中區顯示dH-5，下區顯示版本號V1.01，約3秒后，顯示屏不顯示，需點擊【電源】鍵進入到正常顯示狀態。若開啟斷電恢復功能(見【參數表-3】中的“Pon”參數)且為運行狀態，則上電后3秒直接進入正常顯示狀態。
（2）．溫度及時間的參看與設定
1）若無定時功能：
主界面顯示狀態下，點擊【設定】鍵，進入到溫度設定狀態，中區顯示提示符“SP”，下區顯示溫度設定值，可通過【移位】、【增加】、【減小】鍵修改
到所需的設定值；再點擊【設定】鍵，退出此設定狀態，設定值自動保存。
2）若有定時功能（采用倒計時）
主界面顯示狀態下，點擊【設定】鍵，進入到溫度設定狀態，中區顯示提示符“SP”，下區顯示溫度設定值，修改方法同上；再點擊【設定】鍵，進入到時間設定狀態，中區顯示提示符“ST”，上區顯示時間設定值；再點擊【設定】鍵，退出此設定狀態，設定值自動保存。
當設定時間為“0”時，表示連續運行，運行時間始終顯示為“0”。當設定時間不為“0”時，上區倒計時顯示運行時間，定時開始時，“時間單位”閃爍，計時到，運行結束，上區顯示“End”，蜂鳴器嘀嘀聲鳴叫EST秒（詳見參數表-1）停止鳴叫。
1）運行模式1：定時運行結束后，按【循環】鍵可從新啟動運行。
2）運行模式2：定時運行結束后，可點擊【減小】鍵3秒可重新啟動運行。
（3）．溫度測量值異常報警和超溫報警
若顯示窗中區顯示【------】，表示溫度傳感器故障或溫度超過測量范圍或儀表本身故障，儀表自動斷開加熱和制冷輸出，運行狀態不改變，蜂鳴器連續鳴叫，“報警”標志常亮，請仔細檢查溫度傳感器及其接線。
（4）．運行和停止
1）工作模式為1(見【參數表-3】中的“nodE”參數)時，進入主機面為停止?fàn)顟B(tài)，需點擊【循環】鍵進入運行狀態。
2）工作模式為2時，無故障報警時進入主界面自動運行，手動開啟【循環】鍵；
（5）．電源鍵
正常顯示狀態下長按【電源】鍵n秒（詳見【參數表-3】中的“PoT”參數），顯示屏不顯示，停止所有輸出。
設定完畢，一直按設定鍵約5秒退出其他參數設定狀態。
如設定了時間，上電后約4秒后，控制器進入運行狀態，根據設定的溫度，對系統進行溫度控制，當測量溫度到達設定溫度時開始倒計時，同時時鐘閃爍。當計時值為零后，儀表結束運行，儀表顯示oFF ，并有蜂鳴器輸出，鳴叫約30秒鐘。用戶若需再次運行，可按一下On/oFF鍵，儀表自動進入運行狀態。
（6）▲鍵 該鍵為加數鍵。在設定參數時，數字中末位閃爍。若按該鍵，則設定數值末位數加1。
（7）▼鍵 該鍵為減數鍵。在設定參數時，若按該鍵，則設定數值減1。
（8）< 、>鍵 左右移位鍵。
（9）on/oFF鍵 該鍵為運行停止鍵。在oFF狀態按住該鍵約2S則控制器開始運行，反之停止運行。
（6）．偏差超溫報警
在運行過程中，發生上偏差超溫報警時，蜂鳴器嘀嘀聲鳴叫，報警燈常亮，斷開加熱輸出；發生下偏差超溫報警時，蜂鳴器嘀嘀聲鳴叫，報警燈閃爍。若由于改變溫度設定值而產生超溫報警，報警燈不亮，蜂鳴器也不鳴叫。
（7）．運行后或改變?cè)O(shè)定值
運行后或改變?cè)O(shè)定值后，若當前溫度高于設定值，控制器先啟動壓縮機降溫
到溫度設定值后，再根據當前開啟關閉閥值控制壓縮機。低溫區控溫時，壓縮機常開。
（8）．當蜂鳴器鳴叫時可按任意鍵消音。
六、系統自整定
當溫度控制效果不理想時可進行系統自整定。自整定過程中溫度會有較大過沖，用戶在進行系統自整定前請充分考慮此因素。
在主界面顯示狀態、且在停止?fàn)顟B(tài)下，長按【移位】鍵約6秒，顯示窗中區顯示提示符“-IIT”， 調整“-IIT”值后再點擊【設定】鍵，若“-IIT=0”，表示放棄自整定，控制器返回到主界面顯示狀態；若“-IIT=1”，表示選擇自整定，儀表進入到系統自整定狀態，【-IIT】指示燈閃爍，自整定完成后，【-IIT】指示燈停止閃爍，控制器會得到一組更佳的PID參數并自動保存。在系統自整定過程中長按【移位】鍵6秒后可中止自整定程序。
在系統自整定過程中若有上偏差超溫報警，“報警”標志不亮，蜂鳴器也不鳴叫，但加熱報警繼電器會自動斷開。
七、通訊
1. 通信設置： 9600，N，8，1
2. 采用標準的Modbus RTU協議CRC校驗
3. 每次讀取最多32個地址變量
4.類型編碼：0x1500
5.接口定義：DB9針端口 3腳485+ 8腳485-
6.通訊協議
序號 | 變量名稱 | 變量地址 | 數據類型 | 數據下限 | 數據上限 | 小數點位 | 單位 | 可用指令 |
1 | 產品類型編號 | 0X0000 | 整數 | 0x0110 | 讀數據0x03 | |||
2 | 產品序列號 | 0X0001 | 整數 | 0 | 65536 | 0 | —— | 讀數據0x03 |
3 | 溫度異常 | 0x0002.0 | 位 | 正常 | 報警 | —— | —— | 讀數據0x03 |
超溫報警 | 0x0002.1 | 位 | 正常 | 報警 | —— | —— | 讀數據0x03 | |
欠溫報警 | 0x0002.2 | 位 | 正常 | 報警 | —— | —— | 讀數據0x03 | |
輸入1報警 | 0x0002.3 | 位 | 正常 | 報警 | —— | —— | 讀數據0x03 | |
輸入2報警 | 0x0002.4 | 位 | 正常 | 報警 | —— | —— | 讀數據0x03 | |
循環輸出 | 0x0002.5 | 位 | 正常 | 報警 | —— | —— | 讀數據0x03 | |
加熱輸出 | 0x0002.6 | 位 | 正常 | 報警 | —— | —— | 讀數據0x03 | |
4 | 制冷輸出 | 0X0003 | 整數 | 0 | 9999 | 0：停止，1：?jiǎn)?dòng)延時 2：開啟 | 讀數據0x03 | |
5 | 溫度設定上限 | 0X0004 | 整數 | 2000 | 30000 | 2 | ℃ | 讀數據0x03 |
6 | 溫度設定下限 | 0X0005 | 整數 | -5000 | 2000 | 2 | ℃ | 讀數據0x03 |
7 | 當前溫度測量值 | 0X0006 | 整數 | -7000 | 32000 | 2 | ℃ | 讀數據0x03 |
8 | 當前計時時間 | 0X0007 | 整數 | 0 | 9999 | 0 | 根據時間單位 | 讀數據0x03 |
9 | 溫度設定值 | 0X0008 | 整數 | 溫度設定下限 | 溫度設定上限 | 2 | ℃ | 讀數據0x03 寫單個數據0x06寫多個數據0x10 |
10 | 時間設定值 | 0X0009 | 整數 | 0 | 59999 | 0 | 根據時間單位 | 讀數據0x03 寫單個數據0x06寫多個數據0x10 |
11 | 電源開關 | 0X000-II | 位 | 0 | 1 | 0：關，1：開 | 讀數據0x03 寫單個數據0x06寫多個數據0x10 | |
12 | 循環開關 | 0X000B | 位 | 0 | 1 | 0：關，1：開 | 讀數據0x03 寫單個數據0x06寫多個數據0x10 | |
13 | 制冷開關 | 0X000C | 位 | 0 | 1 | 0：關，1：開 | 讀數據0x03 寫單個數據0x06寫多個數據0x10 | |
14 | 時間單位 | 0X000D | 整數 | 0 | 1 | 0：分鐘，1：小時 | 讀數據0x03 寫單個數據0x06寫多個數據0x10 | |
15 | 運行模式 | 0X000E | 整數 | 1 | 2 | 1：循環鍵作為運行鍵，2：上電自動運行 | 讀數據0x03 寫單個數據0x06寫多個數據0x10 |
八、溫度內部參數的查看與設定
主界面顯示狀態下，長按【設定】鍵3秒，中區顯示密碼提示符“Lc”，下區顯示密碼值，通過【增加】、【減小】和【移位】修改到所需的密碼值，再點擊【設定】鍵，若密碼值不正確，儀表自動返回到主界面顯示狀態，若密碼值正確，則進入到內部參數設定狀態，再點擊【設定】鍵可以依次修改各個參數。在此過程中，長按【設定】鍵3秒，可以退出此狀態，參數值自動保存（若參數表內只有一個參數，按【設定】鍵直接退出并保存參數）。詳見下表：
指示符 | 參數名稱 | 參數功能說明 | （范 圍） 出廠值 |
Lc | 密碼 | 當Lc=3時可查看并修改參數值。 | 0 |
ALH | 上偏差 超溫報警 | 當PV＞SP＋ALH時，有上偏差超溫報警。 | (0～50.00℃) 5.00 |
ALL | 下偏差 超溫報警 | 當PV＜SP－ALL時，有下偏差超溫報警。 說明：當“ALL=0”時，下偏差報警無效。 | (0～50.00℃) 0.00 |
Pb | 測量溫度偏差修正 | 用來修正溫度測量時產生的誤差。 Pb=實際溫度值－儀表測量值 | (-30～30.00℃) 0.00 |
ndT | 定時方式 | 0：無定時； 1：恒溫定時； 2：運行定時 | (0～2) 1 |
Hn | 計時方式 | 0：分鐘計時； 1：小時計時 | (0～1) 0 |
SPd | 恒溫偏差 | 當SP－SPd≤PV≤SP＋SPd時， 進入恒溫狀態。 | 0～20.00℃) 0.30 |
EST | 定時結束 提示時間 | 當定時結束后，蜂鳴器提示時間。 注：當EST=9999時，表示永久提示。 | (0～9999秒) 60 |
Add | 通訊地址 | 本機通訊地址 | (1～32) 1 |
參數表1
參數表2
指示符 | 參數名稱 | 參數功能說明 | （范 圍） 出廠值 |
Lc | 密碼 | 當Lc=6時可查看并修改參數值。 | 0 |
dP | 分界點 | 高低溫（制冷斷開式和制冷平衡式）控制分界點。當SP≥dP時，為高溫（制冷斷開式）控制，反之為低溫（制冷平衡式）控制。 | (-50～300.00) 35.00℃ |
T | 控制周期 | 加熱控制周期。 | (1～30秒) 3 |
P1 | 比例帶1 | 低溫控制時的時間比例作用調節。 | (0.01～100.00) 2.00℃ |
I1 | 積分時間1 | 低溫控制時的積分作用調節。 | (1～2000秒) 60 |
d1 | 微分時間1 | 低溫控制時的微分作用調節。 | (0～1000秒) 60 |
nP1 | 最大功率輸出1 | 低溫控制時的加熱輸出的最大功率百分比。 | (0～100%) 100 |
nH1 | 加熱關斷偏差1 | 低溫控制時，若PV≥SP＋nHH，關斷加熱輸出。說明：請謹慎使用此參數！ | (-5.00～30.00) 30.00℃ |
P2 | 比例帶2 | 高溫控制時的時間比例作用調節。 | (0.01～100.00) 4.00℃ |
I2 | 積分時間2 | 高溫控制時的積分作用調節。 | (1～2000秒) 120 |
d2 | 微分時間2 | 高溫控制時的微分作用調節。 | (0～1000秒) 120 |
nP2 | 最大功率輸出2 | 高溫控制時的加熱輸出的最大功率百分比。 | (0～100%) 100 |
nH2 | 加熱關斷偏差2 | 高溫控制時，若PV≥SP＋nHL，關斷加熱輸出。說明：請謹慎使用此參數！ | (-5.00～30.00) 30.00℃ |
參數表3
指示符 | 參數名稱 | 參數功能說明 | （范 圍） 出廠值 |
Lc | 密碼 | 當Lc=9時可查看并修改參數值。 | 0 |
nod | 運行模式 | 1：?jiǎn)?dòng)循環進入到運行狀態，關閉循環進入到停止?fàn)顟B(tài)。 2：上電后直接進入到運行狀態，與循環無關。 | (1～2) 1 |
Enb | 液位信號 | 0：關閉液位報警； 1：打開液位報警 | (0～1) 1 |
ndc | 壓縮機 控制使能 | 0：禁止壓縮機工作； 1：使能壓縮機工作。 | (0～1) 1 |
CT | 壓縮機 啟動延時 | 壓縮機啟動延時保護時間，壓縮機由停止到再啟動的最小時間間隔。 | (0～600秒) 180 |
db | 顯示 不靈敏區 | 溫度測量值顯示的不靈敏區。 | (0～0.50℃) 0.01 |
PoT | 電源鍵 有效時間 | 必須連續按下PoT時間，電源鍵才有效。 | (0～3秒) 0 |
CnP | 禁止壓縮機工作點 | 當PV≥CnP時，禁止壓縮機工作。 | (0～300.00℃) 60.00 |
uP | 壓縮機 啟動閥值 | 說明：僅在高溫（制冷斷開式）控制時才有效。 若PV≥SP＋uP且壓縮機啟動延時時間到，啟動壓縮機。若PV＜SP＋dn，關閉壓縮機。 | (dn～20.00℃) 5.00 |
dn | 壓縮機 關閉閥值 | (-20.00～uP) 4.50 | |
SPL | / | / | / |
SPH | / | / | / |
Pon | 斷電恢復 功能選擇 | 0：無斷電恢復功能； 1：有斷電恢復功能。 | (0～1) 0 |
nd-II | 溫度 報警方式 | 0：只有溫度上偏差超溫報警； 1：同時有溫度上、下偏差超溫報警 | (0～1) 0 |
FL | 濾波系數 | 一階慣性濾波系數，數值越大，溫度反應越靈敏。 | (0～200) 100 |
九、多點非線性標定
指示符 | 參數名稱 | 參數功能說明 | （范 圍）出廠值 |
PA | 密碼 | 當PA=27時可查看并修改參數值。 | 0 |
U01 | 修正點1 | 當【溫度設定值】<= U01，采用E01進行溫度修正 | (SPL～U02) 0.00 |
E01 | 修正值1 | E01 = 實際溫度-儀表測量值 | （-99.99~99.99℃） 0.00℃ |
U02 | 修正點2 | 當【溫度設定值】<= U02，采用E02進行溫度修正 | (U01～U03) 10.00℃ |
E02 | 修正值2 | E02 = 實際溫度-儀表測量值 | （-99.99~99.99℃） 0.00℃ |
修正點U03～U09的定義及操作方法相同 修正值E03～E09的定義及計算方法相同 | |||
U10 | 修正點10 | 當【溫度設定值】<= U10，采用E10進行溫度修正 | (U09～SPH) 90.00℃ |
E10 | 修正值10 | E10 = 實際溫度-儀表測量值 | （-99.99~99.99℃） 0.00℃ |
十、電氣原理圖
十一、安全及保障
11.1注意事項
1．當槽體內溫度高于40度時，請勿開啟壓縮機。
2．使用電源50Hz 220V，電源功率要大于或等于儀器的總功率，電源必須有良好的“接地”裝置。
3．儀器應安置于通風干燥處，后背及兩側離開障礙物300㎜距離。
4. A,當使用溫度超過40℃時，必須關掉壓縮機（手動按住制冷鍵2秒，滴答一聲，雪花圖標消失，表示壓縮機已關閉）。
B，當溫度在40℃以下時，需開啟壓縮機恒溫（手動按住制冷鍵2秒，滴答一聲響，雪花圖標出現或閃爍，表示制冷系統已開啟）
5. 使用前槽內應加入液體介質。
6．使用完畢，所有開關置關機狀態，拔下電源插頭。
11.2常見故障分析與排除
故障現象 | 故 障 原 因 | 排 除 方 法 |
不能開機 | 1、電源是否接通 | 接通電源 |
2、熔斷器是否完好 | 更換熔斷器 | |
3、開關接觸及各部位連接線不可靠 | 連接可靠 | |
溫控儀失控 | 1、溫控儀本身是否有故障 | 專業人員排除或更換 |
2、工作介質變稠 | 更換介質 | |
界面報警 （顯示）【------】 |
1、溫度傳感器故障 | 1、查看傳感器是否接線松動 2、查看傳感器是否插入介質 3、傳感器損壞聯系專業人員更換 |
2、度超過測量范圍 | 降低溫度 | |
3、儀表本身故障 | 聯系廠商進行修理 | |
界面報警 （顯示）【-E01-】 |
低液位報警 |
加入介質回到正常液位 |
（顯示）【-E02-】 | 設備高溫報警 | 暫停使用待設備冷卻 |
11.3維護與保養
1、經常保持槽體整潔，使用后檫凈箱體、外殼，長時間不使用時應撥下電源插頭，放凈槽內介質液，用透氣罩遮蓋。并將設備移至通風干燥處。
2、定期對設備進行維護保養，視工作介質的粘稠程度適時更換介質，否則會影響設備的性能。
3、油槽盡量遠離高溫烈日下工作，以免影響儀表的精度。
1、本儀器在正常條件下使用，發生故障，由本廠負責免費保修一年。
2、保修期內，由于用戶使用或維修不當造成設備損壞，本廠負責保修，但費用由用戶自己承擔。
3、超過一年后如發生故障，本廠負責維修，按規定收取費用。
微信二維碼
微信號：13222018880南京天科儀器科技有限公司 版權所有 Copyright 2020 備案號：蘇ICP備20027633號-1
